ESXi 5.0: Ajout d’une unité de stockage réseau sur un serveur hôte

    Dans cet article nous allons aborder les différentes étapes nécessaires à la connexion d’une unité de stockage iSCSI à un serveur hote ESXi 5.0.

    Dans un premier temps, se connecter au serveur hôte ESXi via le vSphere Client.

    Cliquer sur Inventory.

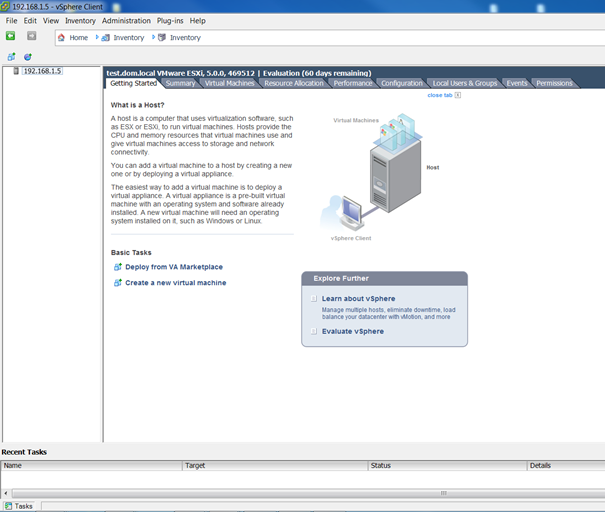

    L’écran suivant s’affiche.

    Cliquer sur l’onglet Configuration.

    L’ opération d’ ajout d’ un adaptateur VMkernel n’ est requise que si aucun adaptateur de ce typen’ existe déjà. Si un adaptateur VMkernel est présent dans la configuration réseau, on passera cette étape.

    Dans l’onglet Networking, cliquer sur Add Networking.

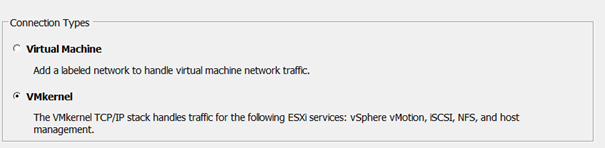

    Choisir le type de connexion VMkernel et cliquer sur Next.

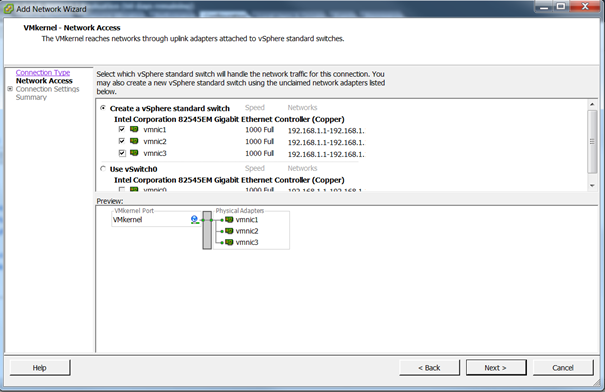

    Créer un nouveau vSwitch, sélectionner le/les adaptateurs physiques associés.

    Cliquer sur Next.

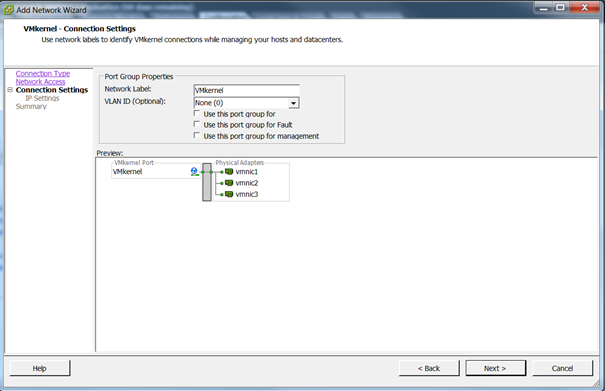

    Cliquer sur Next.

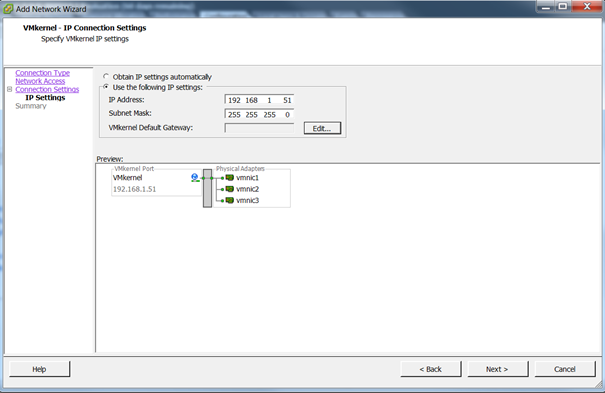

    Configurer l’adressage IP du nouveau VMkernel, le masque de sous réseau et cliquer sur Next.

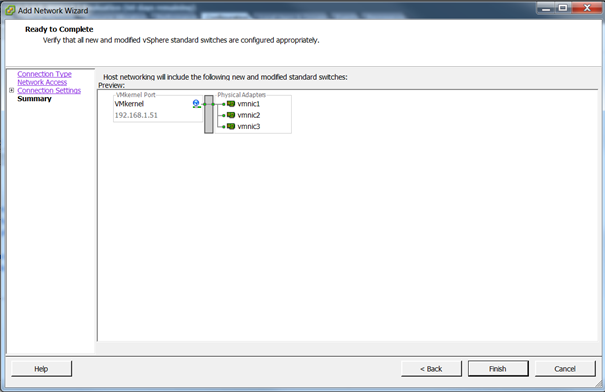

    Cliquer sur Finish.

    Passer maintenant dans la partie Storage Adapters.

    Cliquer sur Add.

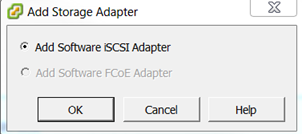

    Choisir Add iSCSI Adapter.

    Cliquer sur Ok.

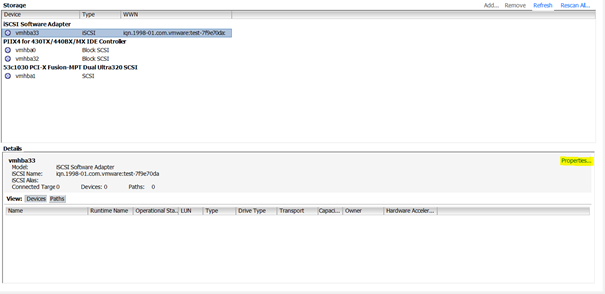

Sélectionner le nouvel adaptateur iSCSI dans la liste et cliquer sur Properties.

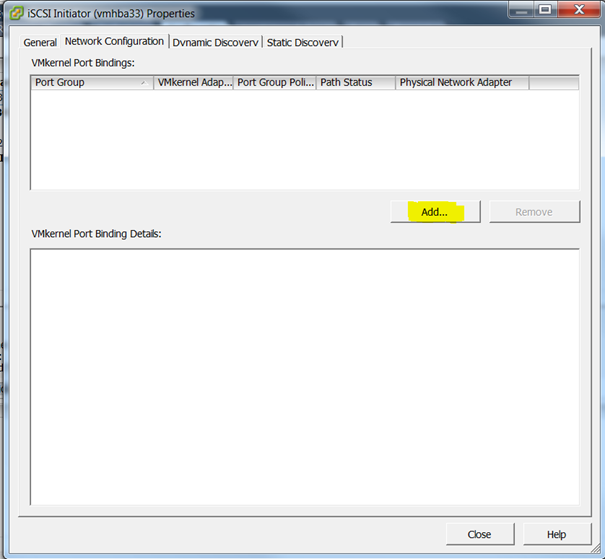

    Dans l’onglet Network Configuration, cliquer sur Add.

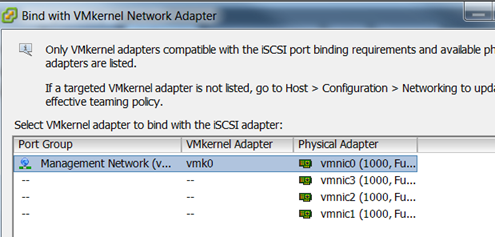

    Choisir un port group de type VMkernel.

    Puis dans l’onglet Dynamic Recovery, cliquer sur Add.

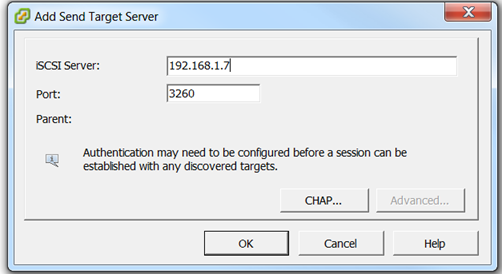

    Entrer l’adresse IP du serveur iSCSI, et cliquer sur Ok.

    Puis cliquer sur Close.

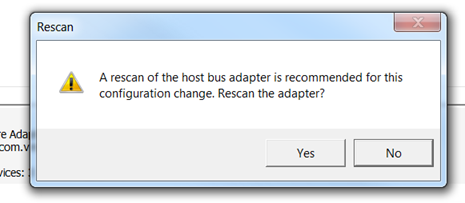

    Cliquer sur Yes pour accepter le Rescan de l’adaptateur.

    Patienter.

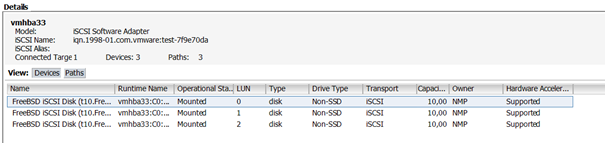

    Les nouveaux devices iSCSI devraient êtres visibles.

    Se rendre dans la partie Storage du menu.

    Cliquer sur Add Storage.

    Le setup suivant s’affiche.

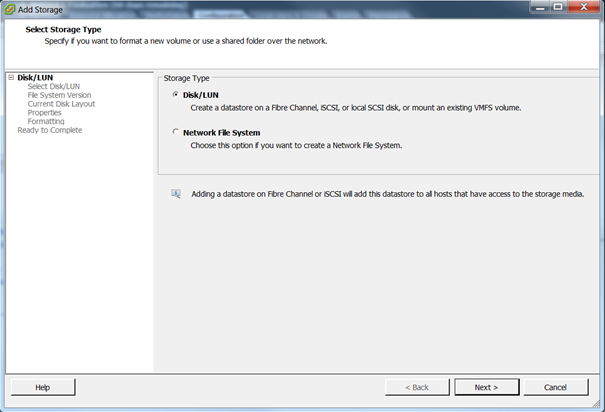

    Choisir le type Disk/LUN, puis cliquer sur Next.

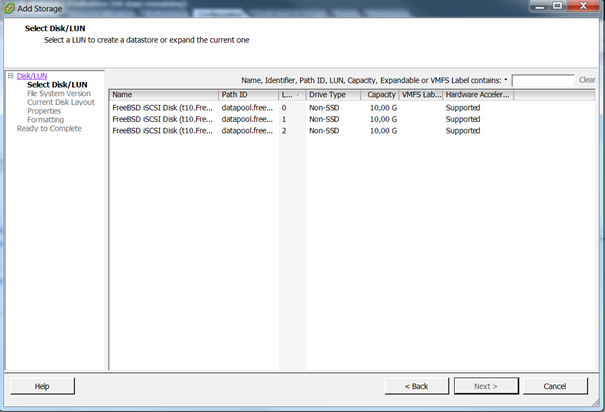

    Choisir la lun puis cliquer sur Next.

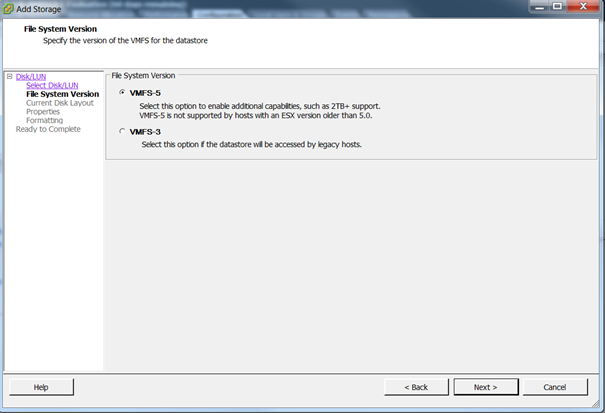

    Cliquer sur Next.

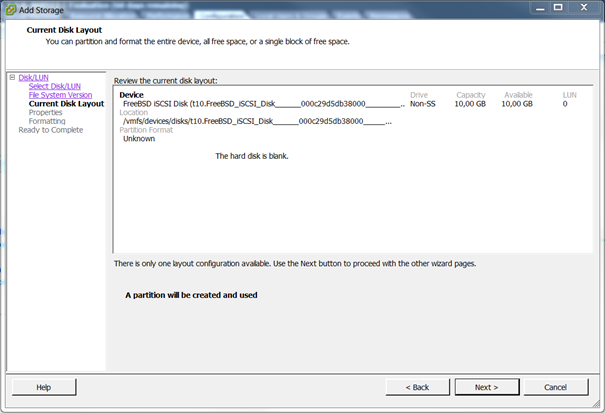

    Cliquer sur Next.

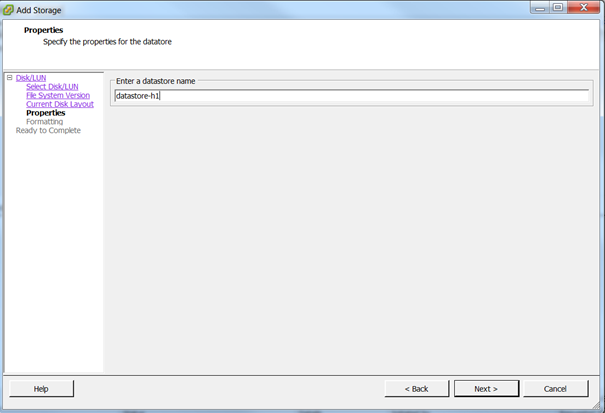

    Entrer le nom du datastore, et cliquer sur Next.

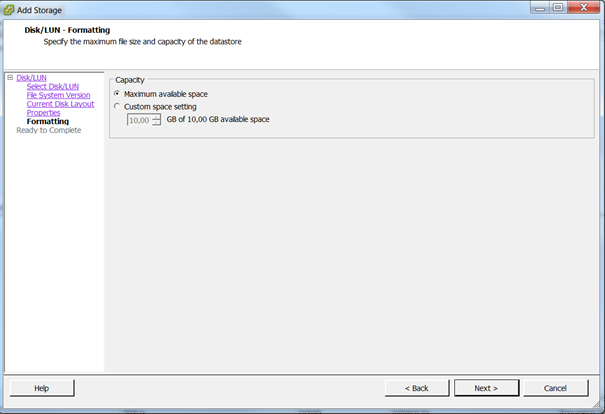

    Cliquer sur Next.

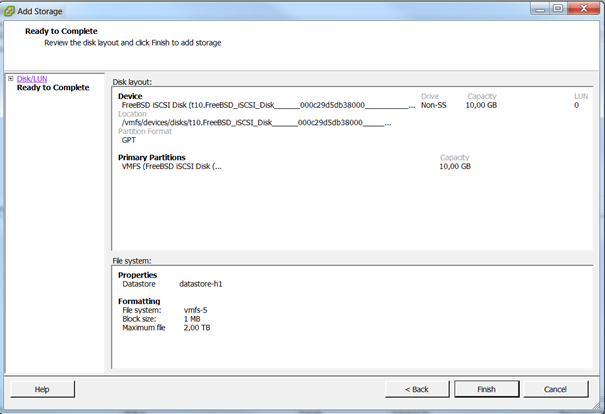

    Cliquer sur Finish.

    You’re done !
